Installazione

Per il funzionamento ottimale il sistema necessita di trattare aria esterna, quindi la serie Mobile dovrŕ comunque essere posizionata in adiacenza di aperture (porte, portoni, finestre, ecc.).
Altra necessitŕ č quella di prevedere aperture dalle quali l’aria in eccesso possa uscire (lucernari apribili, finestre, portoni, ecc.), poste possibilmente a discreta distanza da dove č posizionato l’apparecchio.
Infatti uno dei grandi vantaggi dell’uso dei sistemi
SpringWind, č attuare grandi ricambi d’aria interna, immettendo con continuitŕ aria esterna fresca, pulita e filtrata.
Ovviamente le aperture di ingresso dell’aria esterna dovranno avere dimensioni tali da evitare rumorositŕ dovute all’aumento di velocitŕ dell’aria passante per sezioni ridotte.
Le serie Plus e TOP, prevedono la installazione esterna all’ambiente da trattare. Si dovranno quindi predisporre fori nelle pareti laterali o sui timpani di copertura con dimensione adeguate (ad esempio per il modello Plus 1000 x 1100 mm) e opportune staffe di sospensione laterale pensile o strutture di sostegno in quota.




Allacciamenti

I sistemi SpringWind, sono prodotti in differenti serie e modelli, che richiedono diversi metodi di allacciamento.
Mentre la serie Mobile, consente il carico del serbatoio di accumulo acqua anche senza allacciamento fisso, le serie Plus e TOP, prevedono un allaccio fisso alla rete idrica.
Questo in conseguenza dei diversi consumi d’acqua orari e della installazione tipica. Infatti i modelli piů potenti e fissi, prevedono un posizionamento in opera pensile su staffe o con supporto del basamento di anche a tetto, ma comunque stabile e definitivo.

L’allacciamento elettrico prevede una tensione VAC 400V 3N / 50Hz, con potenza (variabile per modello) a partire da soli 0,68 kWe.

Le serie Plus e TOP  necessitano di quadro controllo remoto (in opzione dotato di inverter e PLC), completo delle protezioni elettriche richieste dalle vigenti normative.



Norme

Nella progettazione e costruzione dei sistemi ad irraggiamento SpringWind, sono stati adottati tutti i criteri e gli accorgimenti adatti a soddisfare i requisiti di sicurezza o protezione previsti da:

►Direttiva  bassa tensione 2006/95/CE

►Direttiva compatibilitŕ elettromagnetica 2004/108/CE

Direttiva macchine 2006/422/CE

Manuali d'istruzione

Per una completa informazione relativa al'in-stallazione dei Climatizzatori Evaporativi SpringWind, sono  scaricabili le versioni elettroniche  di manuali o leaflets, in formato Acrobat Reader Clicca qui per scaricare il programma

SpringWind™ Fresh

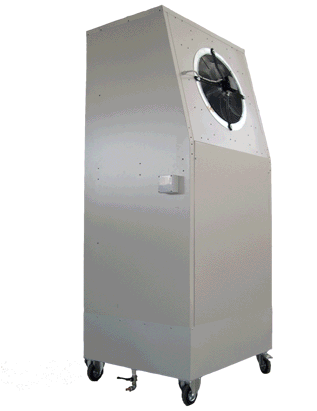

SpringWind™ serie Mobile

SpringWind™ serie Plus

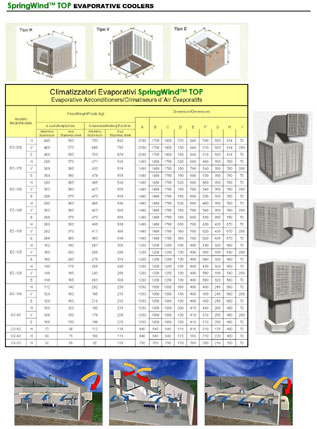

SpringWind™ serie TOP

Un’accurata analisi dei rischi ha consentito di eliminare la maggior parte dei rischi connessi ad installazione ed uso degli apparecchi.  Diversamente non č possibile prevedere i rischi dovuti ad un collegamento elettrico e/o idrico non corretti e non conforme al manuale d’istruzione e alle vigenti normative EN e CEI e ad operazioni di trasporto, movimentazione e sollevamento effettuate con mezzi non idonei. Ovviamente gli apparecchi deve essere installati in osservanza della locali legislazioni vigenti.
